AT20 Steel (16) Linear PAZ
AT20 Steel (16) Linear PAZ

AT20 Steel (16) Linear PAZ

Caracteristicas Generales

Sincronica de poliuretano blanco. Linear. Perfil AT. Paso de 20mm. Cordones de acero. Lineas de corte cada 16mm. Tela de nylon en los dientes

AT20 Steel (16) Linear PAZ

Informacion Técnica

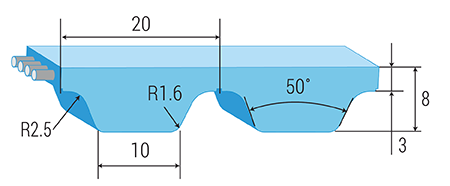

Perfil
AT
Paso
20.000 mm 0.79 in
Ancho Max.
150.00 mm 5.91 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.80 mm/m
Ancho
+/- 1.00 mm/m
Alto
+/- 0.40 mm/m

Caracteristicas Especiales

PAZ- tela de nylon en los dientes
AT20 Steel (16) Linear PAZ
AT20 Steel (16) Linear PAZ

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
25
247
6055
3027
24220
1330
32
316
7785
3892
31140
1710
50
493
12110
6055
48440
2660
75
740
18165
9082
72660
3990
100
987
24220
12110
96880
5320
150
1480
36330
18165
145320
7980

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
18
111.75
120
Con Contra Flexion
25
156.32
180

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
15.14
14.81
14.41
14.20
13.87
12.61
11.04
9.08
6.82

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
18
111.75
114.59
122
19
118.12
120.96
128
20
124.48
127.32
134
21
130.85
133.69
141
22
137.22
140.06
147
23
143.58
146.42
153
24
149.95
152.79
160
25
156.32
159.16
166
26
162.68
165.52
173
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
27
169.05
171.89
179
28
175.41
178.25
185
30
188.15
190.99
198
32
200.88
203.72
211
36
226.34
229.18
236
40
251.81
254.65
262
42
264.54
267.38
274
44
277.27
280.11
287
48
302.74
305.58
313
