ATL10 Steel Linear
Solicita Muestra
ATL10 Steel Linear

ATL10 Steel Linear

Caracteristicas Generales

Sincronica de poliuretano blanco. Perfil AT. Paso de 10mm. Cordones de acero mas gruesos

Imprime ficha técnica
Solicita muestra
ATL10 Steel Linear

Informacion Técnica

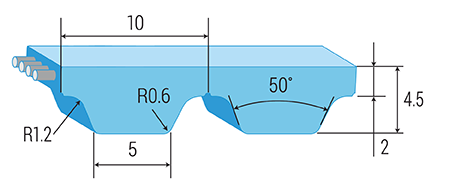

Perfil
AT
Paso
10.00 mm 0.39 in
Ancho Max.
150.00 mm 5.91 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.35 mm/m

Caracteristicas Especiales

ATL10 Steel Linear
ATL10 Steel Linear

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
16
108
3892
1946
15570
855
25
170
6055
3027
24220
1330
32
217
7785
3892
31140
1710
50
340
12110
6055
48440
2660
75
510
18165
9082
72660
3990
100
680
24220
12110
96880
5320
150
1020
36330
18165
145320
7980

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
25
77.73
80
Con Contra Flexion
25
77.73
150

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
7.57
7.43
7.30
7.18
7.08
6.82
5.92
5.08
4.13

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
25
77.73
79.58
84
26
80.91
82.76
87
27
84.09
85.94
90
28
87.28
89.13
93
30
93.64
95.49
100
32
100.01
101.86
106
36
112.74
114.59
119
40
125.47
127.32
131
44
138.21
140.06
144
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
48
150.94
152.79
157
60
189.14
190.99
195
