H Steel (25.4) Linear
Solicita Muestra
H Steel (25.4) Linear

H Steel (25.4) Linear

Caracteristicas Generales

Sincronica de poliuretano blanco. Linear. Perfil H. Paso de 0.5 pulgadas. Cordones de acero. Lineas de corte cada 1 pulgada.

Imprime ficha técnica
Solicita muestra
H Steel (25.4) Linear

Informacion Técnica

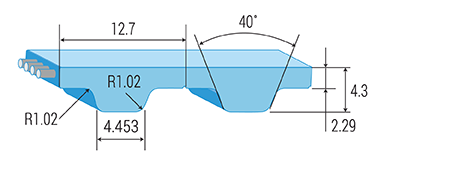

Perfil
H
Paso
12.700 mm 0.50 in
Ancho Max.
101.60 mm 4.00 in
Min. Longitud con empalme
508 mm 20.00 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.25 mm/m

Caracteristicas Especiales

H Steel (25.4) Linear
H Steel (25.4) Linear

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
12.7 / 050
56
1155
577
4620
286
19.1 / 075
84
1890
945
7560
468
25.4 / 100
112
2310
1155
9240
572
38.1 / 150
168
3780
1890
15120
936
50.8 / 200
225
4620
2310
18480
1144
76.2 / 300
337
6930
3465
27720
1716
101.6 / 400
450
9240
4620
36960
2288

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
14
55.23
60
Con Contra Flexion
20
79.48
80

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
4.53
4.35
4.23
4.10
4.01
3.66
3.20
2.75
2.27

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
14
55.23
56.60
62
15
59.27
60.64
66
16
63.31
64.68
70
18
71.40
72.77
78
20
79.48
80.85
86
21
83.52
84.89
90
22
87.57
88.94
94
23
91.61
92.98
98
24
95.65
97.02
102
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
25
99.69
101.06
106
26
103.74
105.11
110
28
111.82
113.19
118
30
119.91
121.28
126
32
127.99
129.36
134
36
144.16
145.53
151
40
160.33
161.70
167
48
192.67
194.04
199
60
241.18
242.55
248
