HTD14M Steel (25) Linear
HTD14M Steel (25) Linear

HTD14M Steel (25) Linear

Caracteristicas Generales

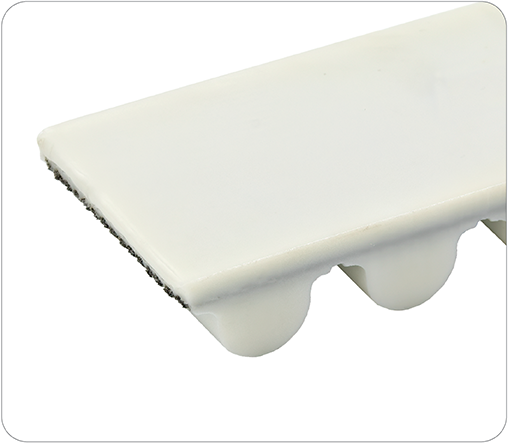

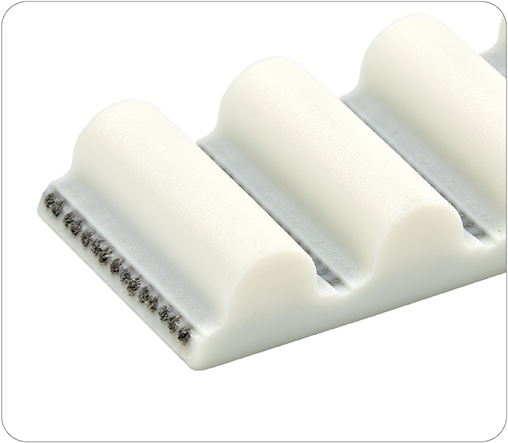

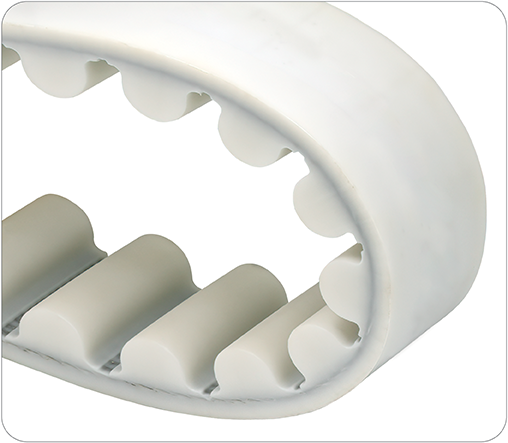

Sincronica de poliuretano blanco. Linear. Perfil HTD. Paso de 5mm. Cordones de acero. Lineas de corte cada 25mm. Tela de nylon en los dientes y el reves

HTD14M Steel (25) Linear

Informacion Técnica

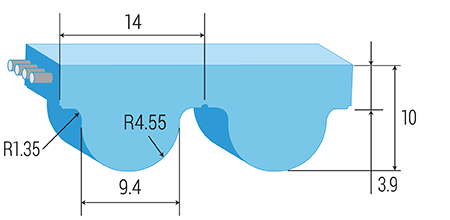

Perfil
HTD
Paso
14.000 mm 0.55 in
Ancho Max.
115.00 mm 4.53 in
Min. Longitud con empalme
812 mm 31.97 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.80 mm/m
Ancho
+/- 1.00 mm/m
Alto
+/- 0.50 mm/m

Caracteristicas Especiales

HTD14M Steel (25) Linear
HTD14M Steel (25) Linear

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
25
275
6055
3027
24220
1330
32
352
9082
4541
36330
1995
55
605
13840
6920
55360
3040
85
935
23355
11677
93420
5130
115
1265
26815
13407
107260
5890

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
28
122.13
120
Con Contra Flexion
28
122.13
180

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
13.00
12.71
12.46
12.20
11.91
10.75
9.46
7.81
5.90

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
28
122.13
124.78
131
29
126.58
129.23
135
30
131.04
133.69
140
31
135.50
138.15
144
32
139.95
142.60
149
33
144.41
147.06
153
34
148.87
151.52
158
35
153.32
155.97
158
36
157.78
160.43
166
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
37
162.13
164.88
171
38
166.69
169.34
175
39
171.15
173.80
180
40
175.60
178.25
184
42
184.52
187.17
193
44
193.43
196.08
202
48
211.25
213.90
220
60
264
267.38
273
72
318.21
320.86
327
