HTD5M Steel (25) Linear
HTD5M Steel (25) Linear

HTD5M Steel (25) Linear

Caracteristicas Generales

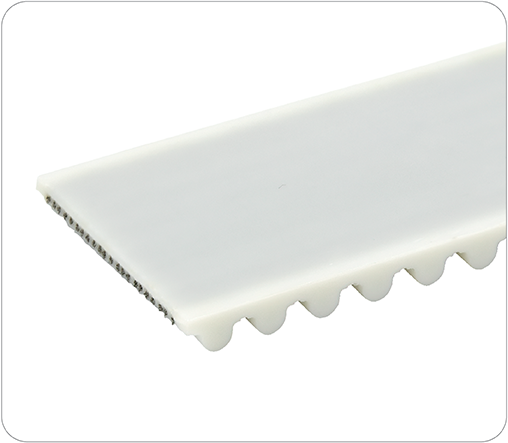

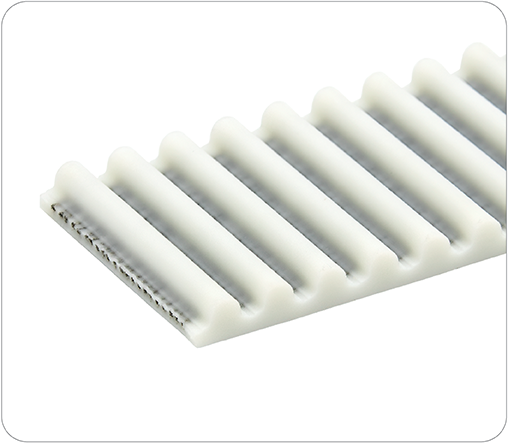

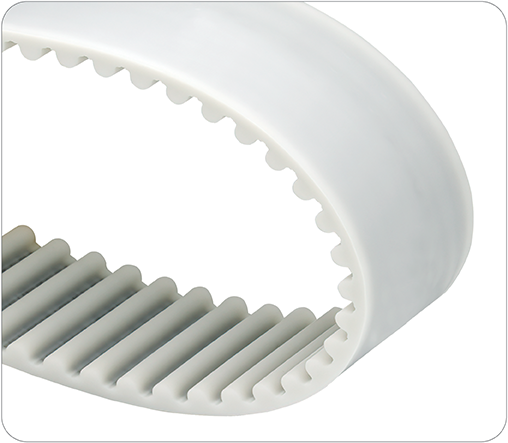

Sincronica de poliuretano blanco. Linear. Perfil HTD. Paso de 5mm. Cordones de acero. Lineas de corte cada 25mm.

HTD5M Steel (25) Linear

Informacion Técnica

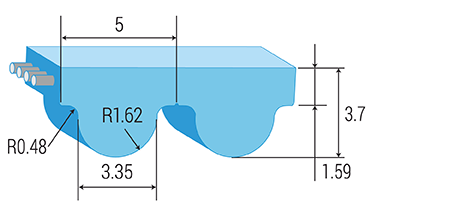

Perfil
HTD
Paso
5.000 mm 0.20 in
Ancho Max.
150.00 mm 5.91 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.25 mm/m

Caracteristicas Especiales

HTD5M Steel (25) Linear
HTD5M Steel (25) Linear

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
10
48
840
420
3360
208
16
77
1470
735
5880
364
25
120
2310
1155
9240
572
32
154
2940
1470
11760
728
50
240
4620
2310
18480
1144
75
360
6390
3465
27720
1716
100
480
9240
4620
36960
2288
150
720
13850
6925
55400
3432

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
16
24.32
50
Con Contra Flexion
20
30.69
60

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
3.68
3.59
3.54
3.50
3.45
3.20
2.93
2.60
2.19

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
16
24.32
25.46
30
17
25.92
27.06
31
18
27.51
28.65
33
19
29.10
30.24
34
20
30.69
31.83
36
21
32.28
33.42
37
22
33.87
35.01
39
23
35.47
36.61
41
24
37.06
38.20
42
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
25
38.65
39.79
44
26
40.24
41.38
45
28
43.42
44.56
49
30
46.61
47.75
52
32
49.49
50.93
55
34
52.97
54.11
58
36
56.16
57.30
61
40
62.52
63.66
68
48
75.25
76.39
80
