HTD8M Steel (25) Linear PAZ PAR
Solicita Muestra
HTD8M Steel (25) Linear PAZ PAR

HTD8M Steel (25) Linear PAZ PAR

Caracteristicas Generales

Sincronica de poliuretano blanco. Linear. Perfil HTD. Paso de 5mm. Cordones de acero. Lineas de corte cada 25mm. Tela de nylon en los dientes y el reves

Imprime ficha técnica
Solicita muestra
HTD8M Steel (25) Linear PAZ PAR

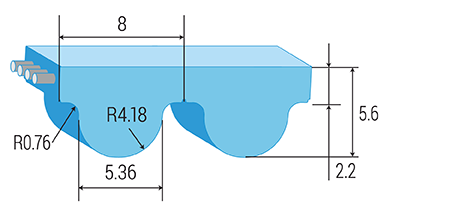

Informacion Técnica

Perfil
HTD
Paso
8.00 mm 0.31 in
Ancho Max.
150.00 mm 5.91 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.30 mm/m

Caracteristicas Especiales

PAZ- tela de nylon en los dientes
PAR- tela de nylon en el reves
HTD8M Steel (25) Linear PAZ PAR
HTD8M Steel (25) Linear PAZ PAR

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
10
70
1425
712
5700
318
16
112
2612
1306
10450
583
25
175
4037
2018
16150
901
32
224
5225
2612
20900
1166
50
350
8075
4037
32300
1802
75
525
12112
6056
48450
2703
100
700
16150
8075
64600
3604
150
1050
24225
12112
96900
5406

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
18
44.46
50
Con Contra Flexion
18
44.46
100

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
7.40
7.31
7.06
7.00
6.81
6.30
5.67
4.83
3.88

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
18
44.46
45.84
50
19
47.00
48.38
52
20
49.55
50.93
55
21
52.01
53.48
58
22
54.64
56.02
60
23
57.19
58.57
63
24
59.74
61.12
65
25
62.28
63.66
68
26
64.83
66.21
70
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
28
69.92
71.30
75
29
72.47
73.85
78
30
75.01
76.39
80
32
80.11
81.49
86
34
85.20
86.58
91
36
90.29
91.67
96
40
100.48
101.86
106
48
120.85
122.23
126
60
151.41
152.79
157
