L Steel Linear
Solicita Muestra
L Steel Linear

L Steel Linear

Caracteristicas Generales

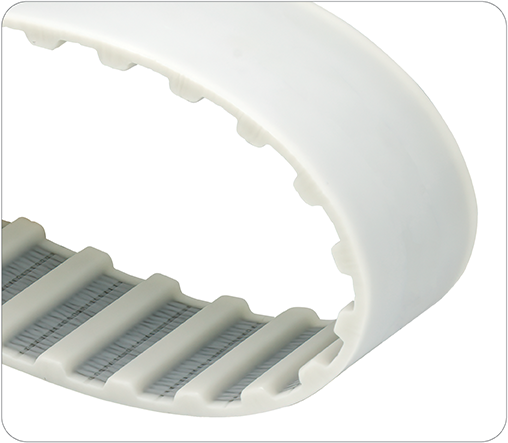

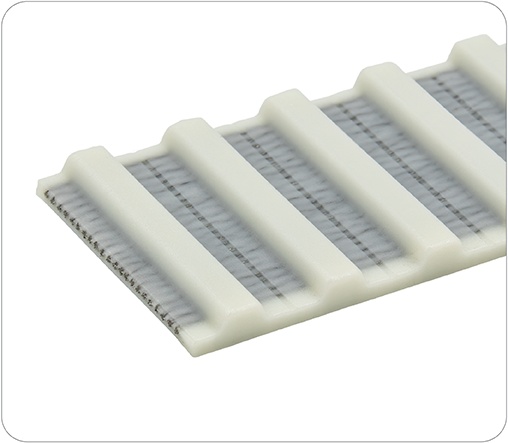

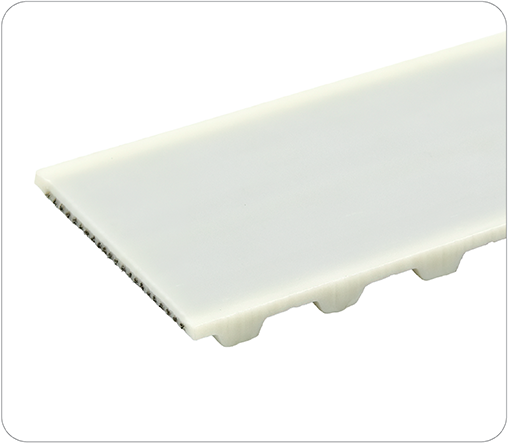

Sincronica de poliuretano blanco. Linear. Perfil L. Paso de 0.375 pulgadas. Cordones de acero.

Imprime ficha técnica
Solicita muestra
L Steel Linear

Informacion Técnica

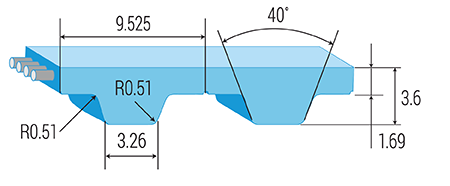

Perfil
L
Paso
9.525 mm 0.38 in
Ancho Max.
152.40 mm 6.00 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.25 mm/m

Caracteristicas Especiales

L Steel Linear
L Steel Linear

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
12.7
45
1155
577
4620
286
19.1
67
1890
945
7560
468
25.4
89
2310
1155
9240
572
38.1
133
3780
1890
15120
936
50.8
178
4620
2310
18480
1144
76.2
267
6930
3465
27720
1716
101.6
356
9240
4620
36960
2288
152.4
534
13850
6925
55400
3432

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
15
44.72
60
Con Contra Flexion
20
59.88
60

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
3.86
3.65
3.57
3.49
3.41
3.06
2.72
2.34
1.93

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
15
44.72
45.48
51
16
47.75
48.51
54
17
50.78
51.54
57
18
53.81
54.57
60
19
56.85
57.61
63
20
59.88
60.64
66
22
65.94
66.70
72
23
68.97
69.73
75
24
72.01
72.77
78
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
25
75.04
75.80
81
26
78.07
78.83
84
27
81.10
81.86
87
28
84.13
84.89
90
30
90.20
90.96
96
35
105.36
106.12
111
40
120.52
121.28
126
48
144.77
145.53
151
60
181.15
181.91
187
