TK10 Steel Linear K13
TK10 Steel Linear K13

TK10 Steel Linear K13

Caracteristicas Generales

Sincronica de poliuretano blanco. Linear. Perfil T. Paso de10mm. Cordones de acero. Guia dentada K13 moldeada

TK10 Steel Linear K13

Informacion Técnica

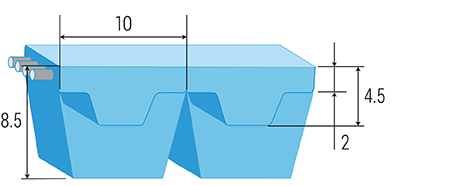

Perfil
T
Paso
10.000 mm 0.39 in
Ancho Max.
150.00 mm 5.91 in
Min. Longitud con empalme
500 mm 19.69 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 0.50 mm/m
Ancho
+/- 0.50 mm/m
Alto
+/- 0.30 mm/m

Caracteristicas Especiales

K13- guía K13 dentada moldeada
TK10 Steel Linear K13
TK10 Steel Linear K13

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
10
52
1425
712
5700
318
16
83
2612
1306
10450
583
25
130
4037
2018
16150
901
32
166
5225
2612
20900
1166
50
260
8075
4037
32300
1802
75
390
12112
6056
48450
2703
100
520
16150
8075
64600
3604
150
780
24225
12112
96900
5406

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
15
45.90
50
Con Contra Flexion
25
77.73
120

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
5.18
5.00
4.85
4.70
4.61
4.14
3.68
3.16
2.61

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
15
45.90
47.75
52
16
49.08
50.93
55
18
55.45
57.30
61
19
58.63
60.48
65
20
61.81
63.66
68
22
68.18
70.03
74
24
74.54
76.39
84
26
80.91
82.76
87
27
84.09
85.94
90
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
28
87.28
89.13
93
30
93.64
95.49
100
32
100.01
101.86
106
34
106.38
108.23
112
36
112.74
114.59
119
40
125.47
127.32
131
44
138.21
140.06
144
48
150.94
152.79
157
