XH Steel (25.4) Linear PAZ PAR
Solicita Muestra
XH Steel (25.4) Linear PAZ PAR

XH Steel (25.4) Linear PAZ PAR

Caracteristicas Generales

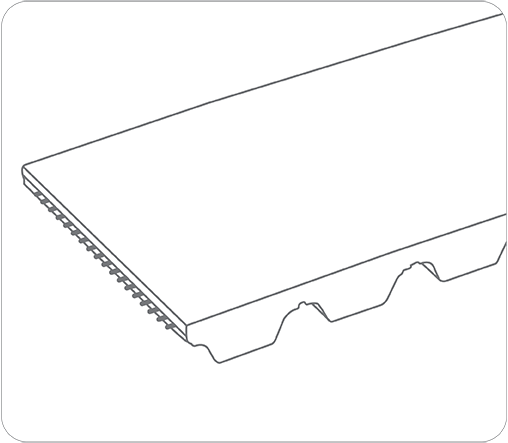

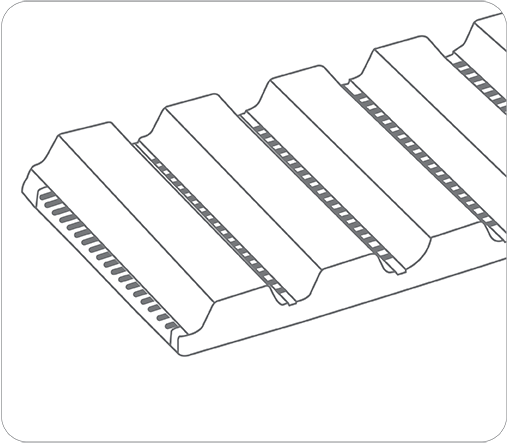

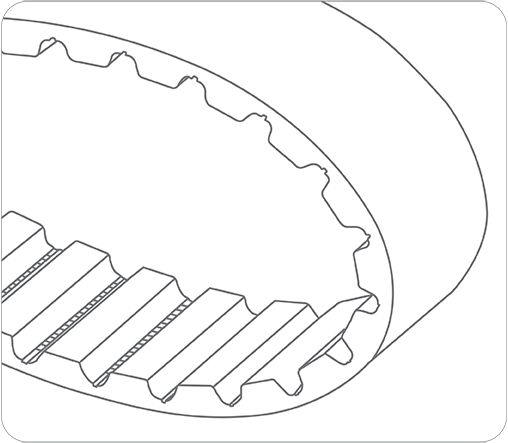

Sincronica de poliuretano blanca. Perfil XH. Paso de 0.875 pulgadas. Cordones de acero. Tela de Nylon en los dientes y el reves. Carril de corte cada 1 pulgada.

Imprime ficha técnica
Solicita muestra
XH Steel (25.4) Linear PAZ PAR

Informacion Técnica

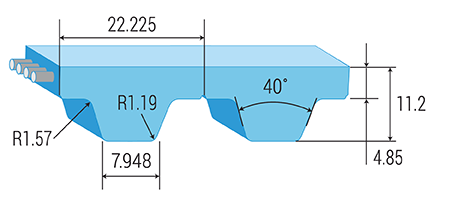

Perfil
XH
Paso
22.220 mm 0.87 in
Ancho Max.
152.40 mm 6.00 in
Min. Longitud con empalme
508 mm 20.00 in
Max. Longitud con empalme
100000 mm 3937.01 in
Dureza
92 Shore A | ISO 868
Material
PU
Cordón
Steel

Tolerancia

Longitud
+/- 1.00 mm/m
Ancho
+/- 1.00 mm/m
Alto
+/- 0.50 mm/m

Caracteristicas Especiales

PAZ- tela de nylon en los dientes
PAR- tela de nylon en el reves
XH Steel (25.4) Linear PAZ PAR
XH Steel (25.4) Linear PAZ PAR

Especificaciones

Ancho Estandar
(mm)
Peso
(gr/m)
Carga Máxima
(N)
Carga Máxima con empalme
(N)
Carga de ruptura
(N)
Alargamiento
(N/mm*m)
25.4 / 100
255
4037
2018
16150
901
50.8 / 200
510
8075
4037
32300
1802
76.2 / 300
760
12112
6056
48450
2703
101.6 / 400
1020
16150
8075
64600
3604
152.4 / 600
1530
24225
12112
96900
5406

Dientes y Diametro de poleas

Requerimientos para poleas y rodillos de tension
Min número de dientes
Min. Diametro (mm)
Diametro de la polea de tensión (mm)
Sin Contra Flexion
18
125.54
150
Con Contra Flexion
20
138.69
180

Resistencia del diente para cálculos de fuerza

Velocidad (1/min)
0
25
50
75
100
250
500
1000
2000
Resistencia del diente (N/mm)
9.60
9.26
8.95
8.67
8.38
7.24
6.25
5.28
4.31

Informacion tecnica de la polea

Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
18
124.54
127.34
134
19
131.61
134.41
141
20
138.69
141.49
149
21
145.76
148.56
156
22
152.84
155.64
163
24
166.99
169.79
177
25
174.06
176.86
184
26
181.14
183.94
191
27
188.21
191
198
Número de dientes
Diámetro Externo
(mm)
Diámetro efectivo
(mm)
Diámetro de Arillos
(mm)
28
195.28
198.08
205
30
209.43
212.23
219
32
223.58
226.38
233
34
237.73
240.53
248
38
266.03
268.83
276
40
280.18
282.98
290
46
322.62
325.42
332
48
336.77
339.57
347
